建筑用鋁合金模板系統,是繼竹木模板,鋼模板之后出現的新一代新型模板支撐系統。鋁模板系統在建筑行業的應用,提高了建筑行業的整體施工效率,包括在建筑材料,人工安排上都大大的節省很多。
系統化定制設計,試錯前置。鋁合金模板不僅僅只是一種新模板,更是一次傳統施工方式的思維升級。盡管它步履蹣跚,猶抱琵琶,但在循規蹈矩的暗黑里,我們總算是看到了一縷創(chuàng )新的微光。
01傳統的施工模板缺點
1.我們的墻模、頂模板和支撐系統沒有系統整合,各自獨立,無法實現墻板和頂板的一次澆筑;
2.樓頂板的支撐系統和樓頂板各自獨立,沒有一體化設計,浪費材料和工時,甚至會(huì )由于支撐系統的不當而發生安全事故。
3.出現問題由施工人員隨機處理,管理到底是粗放了些。
引自《華潤置地鋁合金模板施工工法指引》
鋁模事前要系統設計,然后工廠定制生產,經過試裝完成后再用于工地。
鋁模在萬科項目中的應用相當普遍,最近幾年陸續也有其他品牌地產商跟進,大有星星之火燎原之勢。精明的地產商們?yōu)槭裁匆捎眠@款模板?
02鋁模優點

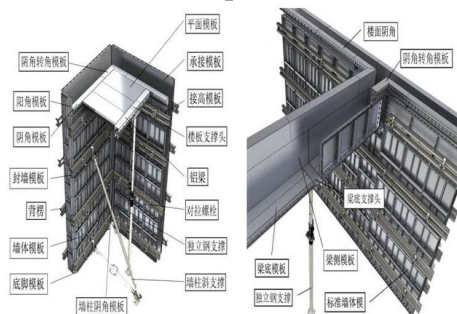

1)墻模、頂模和支撐系統整體拼裝,一次澆筑成型、結構更安全。
2)支承系統簡潔方便、現場操作空間大,施工面整潔、安全性高。
單管立式獨立支撐,平均間距1.2米,無需橫桿支撐。
3)混凝土表面觀感好,達到免抹灰的效果,可直接進入精裝修;垂直度、平整度、水平度和截面尺寸精度高。
4)可重復利用200~500次。
5)減少垂直運輸機械的使用:除首層和末層要使用起吊設備外,后續全部采用人工傳遞。
6)安裝簡易,速度快。工人經簡單培訓就能進行鋁模板安裝。
7)施工效率高、施工周期短:早拆模系統只需要1套模板3套支撐,正常施工可達4~5天一層。
8)無施工垃圾、無需堆存和清理,工地現場易于管理。

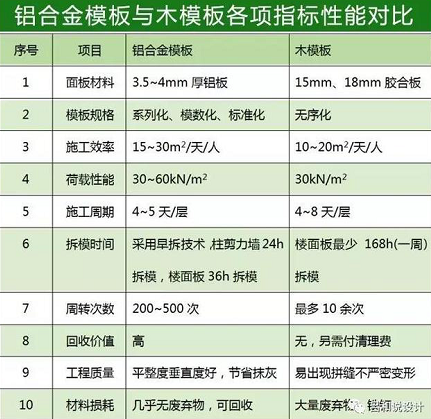

03鋁模的各項指標對比。
04鋁模是一體化設計和生產
鋁模生產廠家在設計階段開始就介入項目。承擔了鋁模體系的設計、制作、試裝以及建造過程中可能出現的模板修改。
具體流程如下:
鋁模初步設計:項目初步設計圖紙出來后,由總包單位、鋁合金門窗深化單位和鋁模生產廠家可以開始介入工程設計階段進行前期溝通、熟悉。
鋁模深化設計:項目施工圖完成后,提供各專業施工圖、鋁合金門窗和欄桿深化施工圖、標準層的施工計劃、甭管布置、放線孔布置等圖,鋁模廠家完成系統深化設計。包括墻柱、梁板、樓梯模板和支撐、落地窗和陽臺反坎模板和支撐等。
鋁模板生產:鋁模廠家進行鋁型材開模訂購、鋁模板和支撐系統加工生產。
鋁模板試裝:由鋁模廠家放線、進行模板系統組裝,對有關問題預先整改;此時總包方可以安排工人同時熟悉鋁模組裝方法,并進行鋁模的檢查驗收。
鋁模板的進場:對經過驗收合格的鋁模板構件分類編號,打包進場后,對號入座安裝。

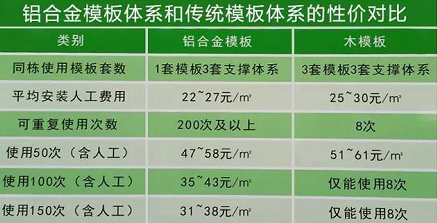

05鋁模使用成本
06鋁模適合用于所有類型的項目嗎?
鋁模的精度要求比較高;一次性的投資高,基本會(huì )存在20%~30%的異形模板,異形模板再次使用需要返廠重新加工。目前主要應用于高層、超高層住宅的標準層中,且立面簡潔無過多的線條。
07鋁模有哪些行業標準?
廣東省地方標準:《鋁合金模板技術規范》(DBJ15-96-2013);
華潤置地企業內部標準:《華潤置地鋁合金模板施工工法指引》。
08鋁模在裝配式建筑中能起到什么作用?
裝配式建筑中總有一部分構件需要現澆,而這些現澆構件一般同時采用鋁模,可以提高建筑物的裝配率。
鋁模屬于定型裝配式模板。
裝配率S=(標準層裝配式工法構件總表面積)÷(標準層混凝土總表面積)*100%
標準層裝配式工法構件總表面積=主體和圍護結構預制混凝土構件免除傳統模板與混凝土接觸面的表面積*a+非承重內隔墻預制混凝土構件免除傳統墻面抹灰的表面積*b+現澆結構采用定型裝配式模板與混凝土接觸面的表面積*c現澆結構采用定型裝配式模板、現場綁扎鋼筋網和骨架,系數c為0.5。
09采用鋁模時,在主體結構設計應注意什么?
外墻的窗下墻、小墻垛、樓梯間等所有砌體外墻盡可能采用全混凝土構造外墻;
內墻長度≤200mm的門窗洞邊小墻垛與結構墻柱相接時,應與結構墻柱整澆(配構造筋或素混凝土均可);
樓層結構梁與門洞過梁距離較小時,可將此二梁合并設計,且梁底下掛節點應同梁寬。
